軌道地平車核心技術解析：從結構設計到選型要點，全面掌握工業運輸利器

發布：雷納重工瀏覽：81次

在工業生產運輸場景中，軌道地平車作為高效、穩定的物料轉運設備，廣泛應用于工廠車間、倉儲物流、冶金化工等領域。其技術性能直接決定了運輸效率、安全系數與使用成本，因此掌握軌道地平車的核心技術要點，對企業選型、使用及維護具有重要意義。本文將從結構設計、驅動系統、控制系統、安全防護等關鍵技術維度，結合實際應用需求，為您全面拆解軌道地平車的技術邏輯與選型技巧，助力企業精準匹配生產運輸需求。

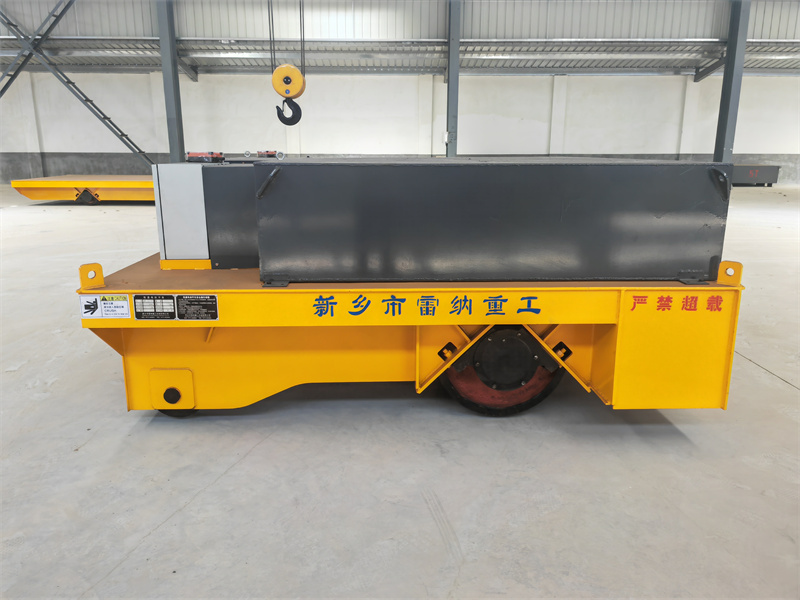

蓄電池供電60噸牽引車08

一、軌道地平車核心技術：四大關鍵系統決定設備性能

軌道地平車的技術核心集中在 “穩定承載 + 精準控制 + 安全運行” 三大目標上，具體通過車體結構、驅動系統、控制系統、安全防護系統四大模塊實現，各系統的技術選型直接影響設備的適用場景與運行效果。

1. 車體結構技術：承載能力與穩定性的基礎

車體是軌道地平車的 “骨架”，需同時滿足 “高強度承載” 與 “輕量化設計” 的平衡，核心技術要點包括：

材質選型：主流采用 Q235B 或 Q345 鋼材質，其中重載型（50 噸以上）地平車多選用 Q345 低合金高強度鋼，可在減輕車體自重的同時，提升抗彎曲、抗疲勞性能；輕型地平車（10 噸以下）則以 Q235B 為主，兼顧成本與基礎承載需求。

結構設計：采用 “主梁 + 端梁” 框架結構，主梁多為箱型截面（抗扭性能優于工字型截面），端梁與主梁通過焊接或螺栓連接，確保整體剛性。部分特殊場景（如高溫環境）會在車體底部增加隔熱層，或采用不銹鋼材質防止腐蝕。

輪組配置：輪組是連接車體與軌道的關鍵部件，由車輪、車軸、軸承座組成。車輪材質根據載重選擇，輕型車多用 45# 鋼，重載車選用 65Mn 鋼（硬度達 HB220-260，耐磨性能更優）；輪距需與軌道規格匹配（常見軌道型號為 P18、P24、P30，對應輪距多為 600mm、900mm）。

2. 驅動系統技術：決定運行效率與適用場景

驅動系統是軌道地平車的 “動力心臟”，不同驅動方式適用于不同工況，目前主流技術方案分為三類：

蓄電池驅動：適用于無固定供電軌道、需要靈活轉運的場景（如車間跨區域物料運輸）。核心技術包括：鋰電池組（容量多為 50Ah-200Ah，支持快充，續航可達 8-12 小時）、直流電機（功率 0.75kW-5kW，轉速 1500r/min-2000r/min，啟動平穩），部分高端機型配備能量回收系統，可在制動時回收電能，延長續航。

電纜卷筒驅動：適用于固定軌道、長距離運輸（如廠區內 100 米以上軌道），通過電纜卷筒自動收放電纜獲取電力。關鍵技術在于 “電纜張力控制”，需配備力矩電機或磁滯聯軸器，避免電纜拉扯斷裂；同時采用防水型電纜（如 YCW 橡套電纜），適應潮濕、多塵環境。

低壓軌道供電驅動：適用于軌道固定、頻繁啟停的場景（如生產線旁物料接駁），通過軌道敷設低壓電源（36V/48V 安全電壓），車體通過集電靴取電。核心優勢是無需額外電纜或電池，維護成本低，但需定期檢查軌道絕緣性，防止漏電風險。

3. 控制系統技術：實現精準操作與智能管理

隨著工業自動化發展，軌道地平車的控制系統已從 “手動操作” 向 “智能聯動” 升級，核心技術包括：

操作方式：支持現場手柄操作（帶急停按鈕，操作半徑 5 米內）、遠程無線遙控（控制距離 30 米 - 100 米，適配工業級遙控器，抗干擾能力強）、PLC 聯動控制（可與生產線 MES 系統對接，實現自動調度、定點停靠，停靠精度可達 ±5mm）。

調速技術：采用變頻調速（VVVF）或直流調速，實現 0.1m/s-3m/s 的無極調速，滿足不同運輸節奏需求（如重載物料運輸多采用低速 0.5m/s 以下，輕型物料可提升至 2m/s）；同時具備軟啟動、軟停止功能，避免啟動時的沖擊載荷損壞物料。

狀態監控：配備觸摸屏或遠程監控平臺，實時顯示電池電量（蓄電池驅動型）、運行速度、故障代碼（如電機過載、軌道偏差），部分機型支持溫度傳感器（監測電機溫度）、重量傳感器（超載報警），實現預防性維護。

4. 安全防護系統技術：保障人員與設備安全

軌道地平車作為工業移動設備，安全防護是技術設計的重中之重，必須滿足《GB/T 3811-2008 起重機設計規范》要求，核心防護技術包括：

主動防護：配備聲光報警裝置（運行時發出警示音 + LED 指示燈）、紅外避障傳感器（探測距離 0.5 米 - 3 米，遇到障礙物自動停車）、軌道限位開關（防止車體沖出軌道）。

被動防護：車體兩端安裝緩沖器（聚氨酯或彈簧材質，吸收碰撞能量）、車輪防脫軌裝置（輪緣內側增加導向輪，避免車輪偏離軌道）、緊急停止系統（支持現場急停、遙控急停、中控急停三重備份）。

特殊場景防護：防爆型地平車（用于化工、油氣場景）采用隔爆電機、防爆電器元件，防護等級達 Ex d IIB T4；高溫型地平車配備耐高溫電機（耐溫 150℃以上）、隔熱車體，適應鋼鐵廠連鑄車間等環境。

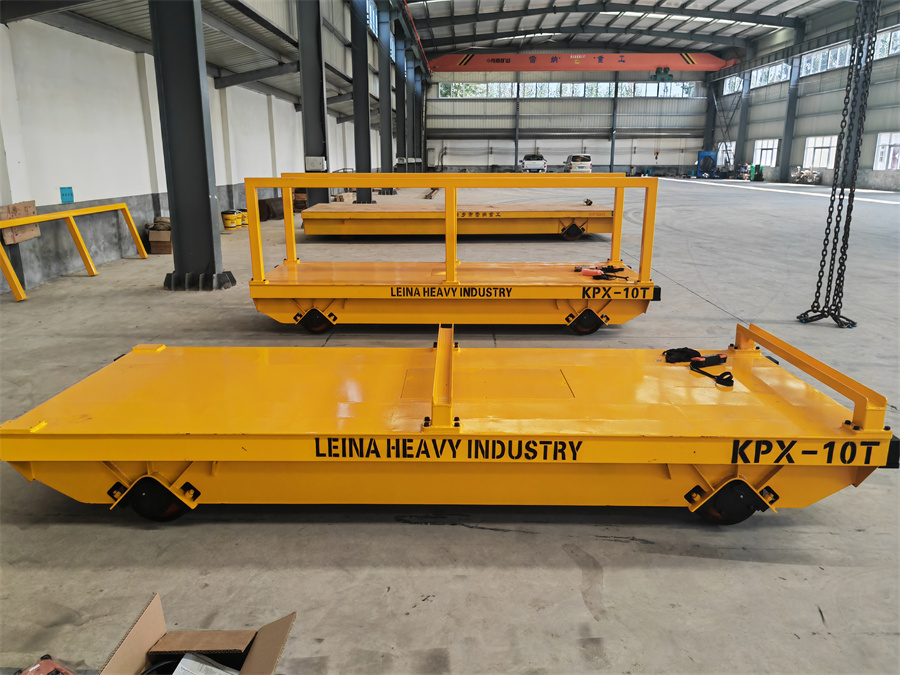

蓄電池新能源載重10噸軌道車11

二、軌道地平車技術參數選型：3 步匹配實際需求

企業在選擇軌道地平車時，需結合 “載重、工況、配套設備” 三大要素，精準匹配技術參數，避免 “性能過剩” 或 “承載不足”，具體選型步驟如下：

1. 確定核心參數：載重、軌道、運行速度

載重需求：根據日常運輸物料的最大重量確定，需預留 10%-20% 的安全余量（如運輸 40 噸物料，建議選擇 50 噸載重地平車）；若運輸不規則物料（如大型設備），需額外考慮物料重心位置，避免偏載導致車體傾斜。

軌道規格：確認現場軌道的型號（P18-P50）、軌距（600mm/900mm/1200mm）、軌道長度，確保地平車輪組與軌道匹配；若需新建軌道，需根據地平車軸距設計軌道基礎強度（載重 50 噸以上需混凝土軌道基礎，厚度不低于 200mm）。

運行速度：根據生產節奏確定，車間內短距離轉運（10 米以內）可選擇 0.5m/s 以下低速；廠區內長距離運輸（50 米以上）可選擇 1m/s-2m/s，避免速度過快導致物料晃動。

2. 匹配驅動方式：結合工況與維護成本

若軌道不固定、需跨區域運輸→選蓄電池驅動（如車間之間物料轉運），注意確認充電條件（是否有快充站）、續航需求（每天運行時長）。

若軌道固定、運輸距離長（100 米以上）→選電纜卷筒驅動（如廠區原料運輸），需確認電纜敷設長度、環境濕度（避免電纜受潮）。

若軌道固定、頻繁啟停、維護預算低→選低壓軌道供電驅動（如生產線旁接駁），需確認軌道絕緣改造可行性。

3. 補充功能需求：智能控制與特殊防護

若需與生產線聯動→增加PLC 聯動控制，支持 MES 系統對接，實現自動調度。

若運輸精密設備→增加減震裝置（如橡膠減震墊）、定點停靠精度控制（±3mm 以內）。

若用于危險環境→選擇防爆型（化工場景）或高溫型（冶金場景），確認防護等級是否符合現場要求。

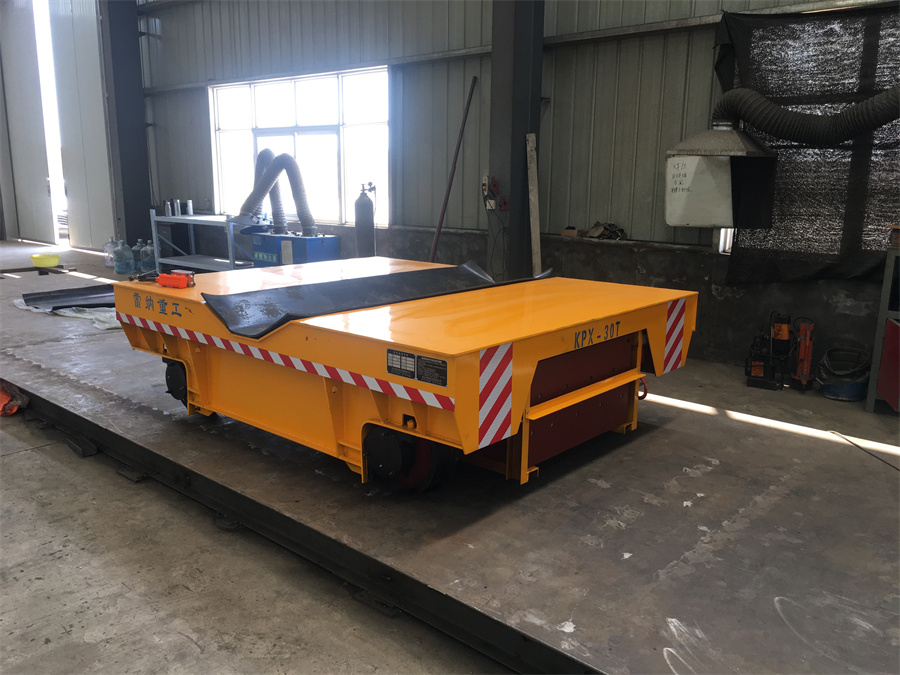

軌道平板車臺面v型架08
